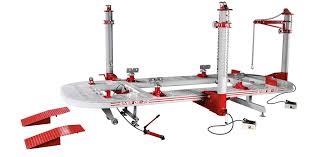

Стапель SIVER E имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа. SIVER E позволит выполнить кузовной ремонт любой сложности легкового или небольшого коммерческого автомобиля быстро и с комфортом.
Платформа.
Большое количество отверстий в платформе позволяет закреплять большое кол-во спецоснастки. Размер и расположение отверстий подобрано так, что бы можно было закрепить любой автомобиль.
Платформа изготавливается из листового металла. Внутренние усилители обеспечивают необходимую жесткость.
Длина 5138 мм
Ширина 2112 мм
Детали платформы мы вырезаем из цельного листа металла, используя плазморез MESSER.
Подъемный механизм.
Механизм автоподъема значительно облегчает установку автомобиля на стапель.
Платформа, оснащенная подъемным механизмом, наклоняется в одну сторону, образуя угол в 15°, для более удобного въезда автомобиля на стапель.
Между платформой и полом остается зазор для обеспечения безопасности.
Далее подъемный механизм поднимает платформу с автомобилем до их горизонтального расположения.
Высота расположения платформы в ее рабочем состоянии позволит проводить кузовные работы в удобном положении тела.
Силовое устройство.
Силовое устройство - башенного типа. Обеспечивает постоянное усилие и направление вытяжки.
Большое количество посадочных отверстий в раме позволяет установить силовое устройство максимально близко к месту ремонта. Башня перемещается вокруг платформы без демонтажа. Шаг размещения - 178 мм.
Каждое силовое устройство перемещается непосредственно по раме, образуя рабочую зону в 360°. Перемещение силового устройства не занимает много времени, не требует приложения больших усилий.
Два силовых устройства позволяют легко и быстро организовать противовектор тяги.
Оригинальный роликовый механизм позволяет без усилия перемещать силовое устройство вокруг платформы без снятия.
Устройство быстрой фиксации позволяет быстро фиксировать силовое устройство. Нет необходимости в использовании ручного инструмента.
Два зубца на фиксаторе уменьшают нагрузку на платформу, и более надежно фиксируют силовое устройство.
Ролик для регулировки высоты установки цепи надежно фиксируется в проточенной канавке на силовом устройстве.
Для исключения перекручивания цепи - верхний фиксатор сделан поворотным.
Универсальные захваты.
Универсальные захваты за отбортовку легко регулируются по длине и ширине автомобиля. Ассиметричное основание позволяет прикладывать большие усилия к поврежденным силовым элементам.
Множество адаптеров для автомобилей без отбортовки порогов. Все адаптеры крепятся к универсальным захватам, в том числе и для рамных автомобилей.
Вытяжка порога вбок без снятия захвата. Просто выньте болты крепления основания захвата к платформе, и захват будет скользить вместе с выправляемым порогом.
Аксессуары в комплекте:
Два упора под колеса, позволят безопасно закатить и поднять автомобиль на платформе.
Ролик для направления усилия вытяжки вниз, так же устанавливается в отверстия платформы и надежно фиксируется болтовым соединением.
Фиксатор цепи для дополнительной фиксации автомобиля при вытяжке силовых элементов автомобиля.
Комплект спецоснастки SIVER MAXI включает все необходимые зажимы для начала работы.
Технические характеристики
Длина платформы, мм 5138
Длина платформы с силовыми устройствами, max, мм 6288
Ширина платформы, мм 2112
Ширина платформы с силовыми устройствами, max, мм 3262
Габаритная высота, max, мм 2828
Масса в сборке, кг 1730
Грузоподъёмность, кг 3500
Рабочая высота платформы, мм 720
Количество силовых устройств, шт.1
Максимальное усилие на крюке силового устройства, т 10
Привод подъёмного и силового устройства гидравлический
Ход штока, мм 226
Давление воздуха атм. (бар) 7
|
