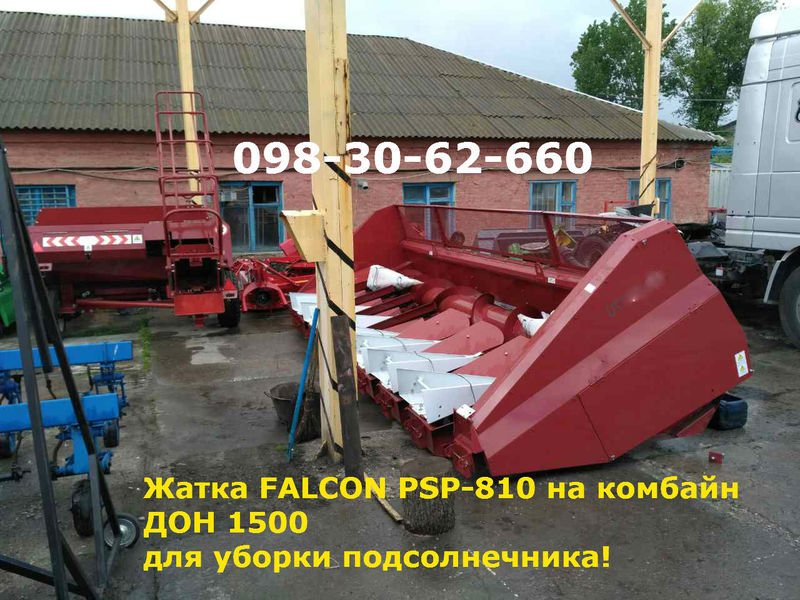

Жатка FALCON PSP-810 на комбайн ДОН 1500 для уборки подсолнечника!Уникальная жатка FALCON PSP-810 для комбайна ДОН 1500 Уникальное приспособление компании KLEVER - жатка для уборки подсолнечника - предназначено для уборки подсолнечника в составе агрегата с комбайном во всех зонах его возделывания, при этом влажность семян должна составлять 12..20%, влажность корзинок — 50..68%. Комбайн в агрегате с жаткой для уборки подсолнечника обеспечивает:срез растений;сбор очищенных семян в бункер;сепарацию вороха; вымолот семян из корзинок;измельчение и разбрасывание стеблей по полю;измельчение обмолоченных корзинок и разбрасывание по полю.
Приспособление ПСП-810 предназначено для уборки подсолнечника во всех зонах его возделывания
при влажности семян 12..20%, корзинок – 50..68%. Высота расположения корзинок над землей должна
быть не менее 60см, засоренность поля – не более 5%, а его уклон – не более 8°.
Комбайн с приспособлением (в дальнейшем агрегат) обеспечивает: срез растений, вымолот семян из
корзинок, сепарацию вороха, сбор очищенных семян в бункер, измельчение и разбрасывание стеблей и
обмолоченных корзинок по полю.
Уборку подсолнечника предпочтительно производить комбайном, оборудованным измельчителем
соломы.
Исполнения приспособления и виды комбайнов, на которые они навешиваются, представлены в табл.
1.
Табл. 1
Исполнение Модель комбайна
ПСП-810-01 Дон 1500Б с порядковым номером до № 097198 включительно
ПСП-810-03 ВЕКТОР с порядковым номером до №01644 включительно
ПСП-810-05
TORUM-740
ACROS-530
ДОН-1500Б с порядковым номером начиная с № 097199
ВЕКТОР, с порядковым номером начиная с № 01645
ПСП-810-13 ACROS оснащенный СКРП
TORUM оснащенный СКРП
Базовым исполнением является ПСП-810-05 (изображено на рис. 1). Остальные исполнения отличаются
специальными проставками и переходными рамками для навешивания на различные виды наклонных камер
комбайнов.
2.1 Технические данные
Технические данные приведены в табл. 2.
Табл. 2
Наименование показателя Значение
Тип Навесное
Производительность за 1 час основного времени при урожайности 20
ц/га, не менее, т/ч 6,5
Рабочие скорости, км/ч 5…9
Масса приспособления с комплектом изделий для переоборудования
комбайна, кг, не более 2000
Габаритные размеры, мм
-длина
-ширина
-высота
2700
6020
1700
Обслуживающий персонал, чел 1(комбайнер)
Число рядков, обрабатываемых машиной, шт 8
Ширина обрабатываемых междурядий машина, см 70
Режущие аппараты дисковые
Количество режущих аппаратов, шт 8
Диаметр дисковых ножей, мм 350
Количество транспортеров стеблей, шт 8
Количество транспортеров семян, шт 7
Привод жатки Карданный, через конические
редукторы
Частота вращения приводного вала, об/мин 500…530
2.2 Состав изделия
Приспособление включает в себя жатвенную часть, проставку (для ПСП-810-01/-03), комплект ЗИП и
комплект эксплуатационной документации.
Жатвенная часть приспособления состоит из жатки с переходной рамкой.
Жатка приспособления представляет собой навесную фронтальную машину ручьевого типа.
2.3 Устройство и работа приспособления и его основных частей
Технологический процесс протекает следующим образом. При движении агрегата по полю стебли
подсолнечника делителями 1 (рис. 2), направляются в каналы, образованные лифтерами 2, где лапками
транспортеров стеблей 4 подаются к режущим аппаратам 5.
Каналы между лифтерами имеют такую форму, при которой корзинки подсолнечника наклоняются над
ленточными транспортерами семян 3.
Срезанные корзинки и осыпавшиеся семена ленточными транспортерами подаются к шнеку 6, который
транспортирует их к центру жатки и подает в наклонную камеру комбайна, транспортером которой
корзинки подаются под молотильный барабан, на подбарабанье, где происходит их обмолот.
Комбайн, работающий с приспособлением для уборки подсолнечника, должен быть оборудован цепным
приводом или редуктором для понижения частоты вращения молотильного барабана до 270…320 об/мин с
целью предотвращения дробления семян.
|
